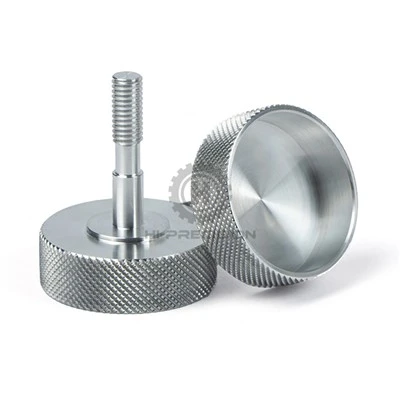

I området for præcisionsfremstilling står CNC-drejning som en grundlæggende proces til fremstilling af roterende, aksesymmetriske dele. Bearbejdning af hættedele-dele med en integreret endelukning eller hættesektion, såsom visse ventiler, hydrauliske fittings eller brugerdefinerede fastgørelseselementer-præsenterer et særskilt sæt udfordringer og kræver omhyggelig procesplanlægning. Denne artikel skitserer de vigtigste tekniske overvejelser, bearbejdningsstrategier og kvalitetskontrolforanstaltninger, der er afgørende for en vellykket produktion af-afdækket dele af høj kvalitet via CNC-drejning.
1. Delanalyse og procesplanlægning
Det definerende træk ved en hættedel er den lukkede ende, som eliminerer muligheden for bearbejdning fra den modsatte side i en enkelt opsætning. Dette nødvendiggør en detaljeret analyse af dimensionstolerancer, geometriske tolerancer (f.eks. koncentricitet, cylindricitet af boringen i forhold til den ydre diameter) og overfladefinishkrav til både indvendige og udvendige funktioner. Materialevalget-uanset om det er aluminiumslegeringer som 6061-T6, rustfrit stål som 303 eller 316 eller ingeniørplast som PEEK - har direkte indflydelse på skæreparametre, værktøjsvalg og kølemiddelstrategi.
Et robust procesblad er altafgørende. Den skal definere rækkefølgen af operationer, typisk begyndende med vending og centrering fra den åbne ende for at etablere et præcist datum. Det kritiske trin er bearbejdning af de indvendige funktioner (boring, gevind, riller), før den udvendige profil og hættesektionen dannes. Denne sekvens sikrer stabilitet og giver mulighed for nøjagtig intern bearbejdning, mens emnet har maksimal materialestøtte.
2. Opstillings- og værktøjsstrategier
Sikker arbejdsgang er afgørende. Standard 3-kæbepatroner er ofte tilstrækkelige til indledende operationer. For at afslutte hættens ydre geometri og opnå stram koncentricitet kan det være nødvendigt at anvende en spændepatron eller en tilpasset dorn, der går i indgreb med den præcist bearbejdede boring. Dette minimerer udløb og sikrer, at hættens funktioner er koncentriske med den indre akse.
Valg af værktøj kræver særlig opmærksomhed. Til indvendig boring og gevindskæring er udvidede ISO-hårdmetalskær med positive river og tilstrækkelig frigang afgørende for at nå ind i det dybe, begrænsede rum i nærheden af den lukkede ende. VDI-værktøjsholdere giver stivhed i CNC-tårne. Til underskæring eller bearbejdning af det indvendige hjørne, hvor boringen møder hætten, kan der være behov for specialiserede rilleværktøjer eller specialværktøjer til-form. Ekstern drejning af hættekuplen bruger ofte CNC-programmerbare tailstocks eller strømførende centre til støtte under profilering for at forhindre afbøjning.
3. Bearbejdningsparametre og cyklusoptimering
Skæreparametre skal skræddersyes til materialet og egenskabernes geometri. For eksempel:
- Til skrubbearbejdning 316 rustfrit stål: Skærehastighed (Vc) ≈ 120-150 m/min, Tilspænding (f) ≈ 0,15-0,25 mm/omdr.
- Til efterbehandling af aluminium 6061: Vc ≈ 250-350 m/min, f ≈ 0,05-0,1 mm/omdr.
Højtrykskølevæskesystemer (HPC) er yderst fordelagtige. De evakuerer effektivt spåner fra dybe boringer, forhindrer spånudskæring og forbedrer værktøjets levetid, især i materialer, der er tilbøjelige til at trænge spåner. Cyklustidsoptimering involverer afbalancering af skrub- og efterbearbejdning, brug af konstant overfladehastighedskontrol (G96) for ensartet finish og implementering af effektive spånbrydningscyklusser-.
4. Kvalitetssikring og metrologi
Efter-bearbejdningsinspektion kan ikke-forhandles. Kritiske dimensioner verificeres ved hjælp af digitale skydelære og mikrometre. Indvendige diametre og riller måles med boringsmålere eller CMM'er (Coordinate Measuring Machines). Koncentriciteten mellem den indvendige boring og den udvendige hættediameter er en nøglemetrik, der ofte kontrolleres ved hjælp af en måleur på en V--blok eller mere præcist med en CMM. Overfladeruhed måles med et profilometer i henhold til ISO 4287 standarder. Til gevinddele anvendes gevindmålere (Go/No-Go) eller optiske komparatorer.
DeCNC drejede hættedeleer en sofistikeret applikation, der kræver integreret ekspertise inden for procesdesign, værktøj og maskinprogrammering. Succes afhænger af en logisk operationssekvens, stiv fastgørelse for at modvirke den iboende bearbejdningsubalance og den strategiske brug af specialiseret værktøj for at få adgang til begrænsede geometrier. Ved at overholde disciplinerede opsætningsprocedurer, optimere skæredata og implementere streng dimensionel verifikation, kan producenter konsekvent producere disse komplekse dele for at opfylde strenge specifikationer, hvilket sikrer pålidelighed og ydeevne i deres slutbrugsapplikationer. For indkøbsprofessionelle er forståelsen af disse tekniske nuancer afgørende for at evaluere leverandørens kapacitet og sikre delens kvalitet.
